La Chine s'est engagée dans la construction d'infrastructures pour améliorer les moyens de subsistance et la qualité de vie des gens. La consommation de gaz naturel, de pétrole et d'autres produits connexes augmente de jour en jour. En conséquence, l'industrie de la construction de pipelines longue distance est également en plein essor. Pour de nombreuses raisons, le soudage manuel n'a pas été en mesure de répondre aux exigences du soudage de canalisations à ce stade. Après des années de recherche et développement et de pratique, Deping Technology Co., Ltd.a entièrement lancé la machine de soudage orbitale automatique de pipelines de la série ZDP800D, qui a été utilisée avec succès dans de nombreux projets de construction de pipelines tels que les pipelines longue distance sino-russes.

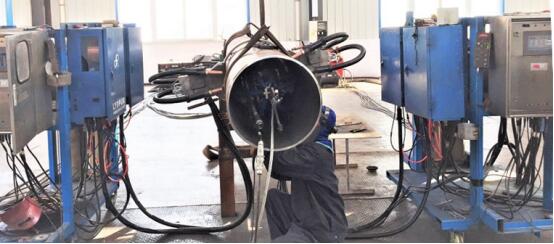

Photo de l'équipement complet

La machine de soudage orbitale automatique de la série ZDP800D de la technologie Deping peut être appliquée au pipeline avec une nuance d'acier X60 ou plus et un diamètre minimum de 6 pouces ou plus. Le système de soudage de tuyaux toutes positions à double torche à double commande ZDP800D est une station de soudage très flexible, principalement pour le soudage extérieur du tuyau. L'ensemble du système de soudage se compose principalement de 10 pièces, qui sont un chargeur de fil, un boîtier de commande manuelle, une unité de commande principale, une torche de soudage, un bug de soudage, une bande, un refroidisseur d'eau, un gaz de protection de soudage, une alimentation et une alimentation de soudage. Ses avantages sont les suivants:

1. Comparé au soudage manuel traditionnel, il a une fonction d'automatisation élevée: disposition automatique de la torche de soudage, contrôle automatique de la hauteur de la torche de soudage par capteur d'arc et contrôle du courant et de la tension de soudage.

2. Les deux torches de soudage sont en mode de contrôle indépendant et le processus de soudage peut être complètement indépendant par programmation. Suivi automatique horizontal et radial, contrôle automatique de la torche de soudage au centre de la piscine en fusion.

3. Il réduit considérablement l'intensité du travail du soudeur. Le soudeur n'a besoin que d'installer le bogue de soudage, de remplacer la buse conductrice et de surveiller la machine à souder en état de fonctionnement normal. Le soudeur peut surveiller l'état de soudage à l'aide d'un affichage à distance; Le soudeur peut influencer le processus en utilisant le pendentif à distance avec limitation programmable.

4. La machine de soudage orbitale automatique à technologie Deping peut enregistrer, sauvegarder et surveiller les données en ligne.

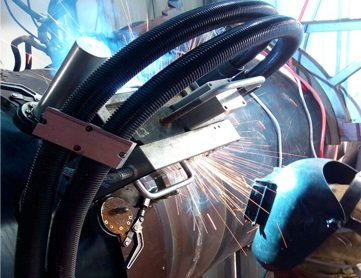

Le système de soudage orbital automatique de la série ZDP800D peut être soudé sous diverses formes. Le bug de soudage peut contrôler une ou deux torches de soudage pour le soudage, la méthode de soudage GMAW à fonction plate est utilisée pour le soudage de support et la méthode de soudage par impulsions PGMAW est utilisée pour le soudage de remplissage et de capsulage. Les paramètres de soudage peuvent être modifiés à la fois sur le terminal informatique et sur l'écran de contrôle de l'équipement.

5.Le ZDP800D utilise le suivi de la forme d'onde de l'arc de soudage pour maintenir la torche de soudage et la piscine en fusion dans une position optimale par une surveillance et un contrôle informatisés, et utilise le capteur d'inclinaison absolue à 360 ° pour réaliser la sélection automatique du processus de soudage pendant le soudage, assurer le efficacité et qualité de soudage maximales et automatisation du soudage.

Après le soudage, le cordon de soudure sera testé par traction, pliage, impact, découpe de rainure, inspection de la structure micro métallographique, inspection aux rayons X, etc. Le taux de soudure qualifié est supérieur à 98%, répond totalement à la norme API1104.
