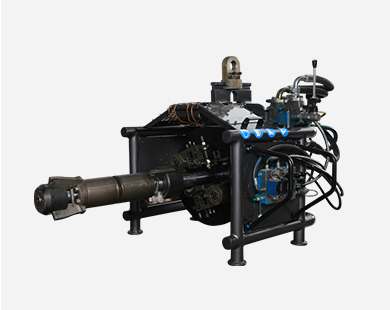

- станки для подготовки кромок труб
- внутренный центратор-сварочная станция
- наружные сварочные сисетмы
- Лазерный сканер
- самоходные сварочные агрегаты
- роликоканатные троллейные подвески
- трубогибочный комплекс
- центраторы наружные
- огневой подогреватель
Машина подготовки кромок PFM6070
1. Орган внутреннего растяжения
2. Рукоятка ножа регулировки,эффективность резания внутри ±0.05mm
3.Управляющая система:Центральный модуль
4. Циклоидальный гидромотор SAUER DANFOSS
5.Форма гидростанции：дизельное топливо или электродвигатель
Скачать PDF- Спецификация
- Вам также может понравиться
|
Тип |
DPFM6070 |
|
Габариты |
3200*2650*3100 |
|
Вес(KG) |
3200 |
|
Диаметр трубы |
60”-70” |
|
Макси. применяющая толщина стенки |
36mm |
|
Способ натяжения |
Внутренний центровальный гидравлический орган |
|
Форма паза |
Форма V, Форма U,сложная,внешний и внутренний паз |
|
Точность паза |
Линейная погрешность ±0.05mm Угольная погрешность ±0.5′ Шероховатость Ra 1.6 |
|
Эффективность паза |
менее 4 минуты |
|
Гидромотор |
SAUER DANFOSS |
|
Скорость резания |
105m/min |
|
Толщина резания |
0.2mm-0.6mm |
|
пластинка резца |
SANDVIK/WALTER |
|
Управляющая система |
Натяжение/ослабление,быстрое вступление/быстрое отступление,рабочее вступление,регулировка рабочего вступления |
|
Рабочее давление |
Давление операции: 10-12MPa,давление резания：0-18MPa |
|
Гидростанция |
Электромашинная и дизельная |
электромашинная и двигательная гидростанция ряда DHPS-E(O)
|
тип |
DHPS-E 0680 |
DHPS-O 0680 |
|
габариты(д*ш*в) |
2430*1250*1180 |
2530*1150*1900 |
|
Вес(KG) |
1500 |
|
|
Применяющая станка |
DPFM0612、DPFM1224、DPFM2442、DPFM4060、DPFM6080 |
|
|
Объем гидравлического бака |
500L |
|
|
Объем топливного бака |
нет |
150L |
|
Главный электродвигатель |
55KW |
нет |
|
Вспомогательный электродвигатель |
7.5KW |
нет |
|
Двигатель |
нет |
125HP |
|
Главный насос |
A3H180 Япония YUKEN |
|
|
Вспомогательный насос |
A10 Япония YUKEN |
|
|
Электронная система управления |
Степень защиты IP65，выбрать элементы электронного управления международной первоклассной марки |
|
|
Гибкое соединение |
Рукоятка дистанционного управления(включать кабель 20 м.),вывозной шланг энергии(20м.) |
|
|
Другое размещение |
Система охлаждения для разгрузки насоса,сигнализация температуры масла,защита перегруки |
Система охлаждения для разгрузки насоса,температура масла, температура воды,контроль скорости вращения |
Основные характеристики:
●Внутренний центровальный гидравлический орган натяжения:точная
центрировка,большое натяжение,безопасный и надежный,замена натянутого
куска может быть осуществлена центровкой между диаметром трубы,и
появляется патент.
● Плавающий суппорт:нож ведет резание вдоль внутренней стенки трубы,что
обеспечить точность паза трубы.
●Управляющая система:модульный централизованный контроль,и экономить
место,и удобно управлять,прекрасный и надежный.
● Гидроцилинда подачи резания：оно осуществляет подачу и отпуск в зависимости
от самостоятельного конторля,надежное и устойчивое.
● Гидромотор：снабжать энергию для резания,выбрать циклоидальный гидромотор SAUER
DANFOSS(США),имеет маленький объем,сильную энергию,небольшой расход,низкий шум,высокую надежность.
● Гидростанция：ящичная гидростанция является вспомогательным оборудованием станка
для подготовки кромок трубы,чтобы обеспечить энергией；оно разделяется на внутреннее
сгорание и электрическую, внутреннее сгорание пригодно в открытом поле,а электрическая
на судно.
