Машина подготовки кромок PFM4860

1.Орган внутреннего растяжения

2. Рукоятка ножа регулировки,эффективность резания внутри ±0.05mm

3.Управляющая система:Центральный модуль

4. Циклоидальный гидромотор SAUER DANFOSS

5.Форма гидростанции：дизельное топливо или электродвигатель

Скачать PDF

Тип	DPFM4860
Габариты	330024002200
Вес(KG)	4500
Диаметр трубы	48”-60”
Макси. применяющая толщина стенки	40mm
Способ натяжения	Внутренний центровальный гидравлический орган натяжения:точная центрировка,большое натяжение,безопасный и надежный
Форма паза	Форма V, Форма U,сложная,внешний и внутренний паз
Точность паза	Линейная погрешность±0.05mm Угольная погрешность ±0.5 Шероховатость Ra 1.6
Эффективность паза	менее 3 минуты
Гидромотор	SAUER DANFOSS
Скорость резания	105m/min
Толщина резания	0.2mm-0.6mm
пластинка резца	SANDVIK/WALTER
Управляющая система	Натяжение/ослабление,быстрое вступление/быстрое отступление,рабочее вступление,регулировка рабочего вступления
Рабочее давление	Давление операции: 10-12MPa,давление резания：0-18MPa
Гидростанция	Электромашинная и дизельная

электромашинная и двигательная гидростанция ряда DHPS-E(O)

тип	DHPS-E 0680	DHPS-O 0680
габариты(дшв)	243012501180	253011501900
Вес(KG)	1500
Применяющая станка	DPFM0612、DPFM1224、DPFM2436、DPFM3648、DPFM4860
Объем гидравлического бака	500L
Объем топливного бака	нет	150L
Главный электродвигатель	55KW	нет
Вспомогательный электродвигатель	7.5KW	нет
Двигатель	нет	125HP
Главный насос	A3H180 ЯпонияYUKEN
Вспомогательный насос	A10 ЯпонияYUKEN
Электронная система управления	Степень защиты IP65，выбрать элементы электронного управления международной первоклассной марки
Гибкое соединение	Рукоятка дистанционного управления(включать кабель 20 м.),вывозной шланг энергии(20м.)
Другое размещение	Система охлаждения для разгрузки насоса,сигнализация температуры масла,защита перегруки	Система охлаждения для разгрузки насоса,температура масла, температура воды,контроль скорости вращения

Основные характеристики:

●Внутренний центровальный гидравлический орган натяжения:точная

центрировка,большое натяжение,безопасный и надежный,замена натянутого

куска может быть осуществлена центровкой между диаметром трубы,и

появляется патент.

● Плавающий суппорт:нож ведет резание вдоль внутренней стенки трубы,что

обеспечить точность паза трубы.

●Управляющая система:модульный централизованный контроль,и экономить

место,и удобно управлять,прекрасный и надежный.

● Гидроцилинда подачи резания：оно осуществляет подачу и отпуск в зависимости

от самостоятельного конторля,надежное и устойчивое.

● Гидромотор：снабжать энергию для резания,выбрать циклоидальный гидромотор SAUER

DANFOSS(США),имеет маленький объем,сильную энергию,небольшой расход,низкий

шум,высокую надежность.

● Гидростанция：ящичная гидростанция является вспомогательным оборудованием станка

для подготовки кромок трубы,чтобы обеспечить энергией；оно разделяется на внутреннее

сгорание и электрическую, внутреннее сгорание пригодно в открытом поле,а электрическая

на судно.

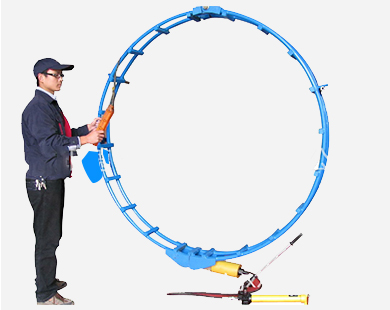

наружные центраторы
